Bài viết số 138 | 10.000 chu kỳ đến khi hỏng: Tiêu chuẩn DIN phân biệt tay nắm cửa giá rẻ với tay nắm cửa chất lượng tốt
Bài viết số 138 | 10.000 chu kỳ đến khi hỏng: Tiêu chuẩn DIN phân biệt tay nắm cửa giá rẻ với tay nắm cửa chất lượng tốt
Cáitay nắm cửa và cửa sổTay nắm cửa là một trong những bộ phận được chạm vào thường xuyên nhất trong bất kỳ tòa nhà nào. Mỗi lần ra vào, mỗi lần điều chỉnh hệ thống thông gió, mỗi lần kiểm tra an ninh đều liên quan đến sự tương tác trực tiếp với bộ phận này. Tuy nhiên, bất chấp việc sử dụng liên tục như vậy, hỏng tay nắm cửa vẫn là một trong những khiếu nại phổ biến nhất được người sử dụng tòa nhà và người quản lý cơ sở báo cáo. Một tay nắm cửa bị lung lay, kẹt hoặc gãy hoàn toàn không chỉ là sự bất tiện mà còn là một lỗ hổng an ninh, một mối nguy hiểm tiềm tàng về an toàn và là sự thất bại trong quy trình thiết kế. Sự khác biệt giữa một tay nắm cửa bị hỏng trong vòng hai năm và một tay nắm cửa hoạt động hoàn hảo trong hai thập kỷ thường phụ thuộc vào một tiêu chuẩn duy nhất, thường bị đánh giá thấp: thử nghiệm độ bền theo tiêu chuẩn DIN EN 13126, yêu cầu tối thiểu 10.000 chu kỳ mà không bị suy giảm chức năng.
Cơ chế gây mỏi tay cầm

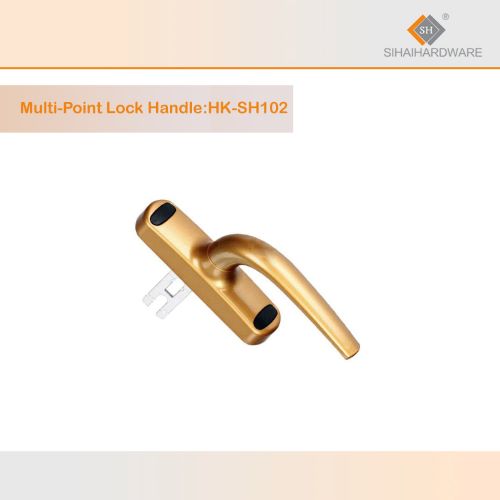

MỘTtay nắm cửa và cửa sổTrong mỗi thao tác, cơ cấu này trải qua một chuỗi tải trọng phức tạp. Người dùng nắm lấy cần gạt, tác dụng mô-men xoắn để vượt qua chốt hoặc cơ chế khóa đa điểm, xoay một vòng cung thường từ 45 đến 180 độ, và thả ra. Chuỗi thao tác này tạo ra ứng suất tuần hoàn tại mọi giao diện chịu tải trong cụm lắp ráp. Trục chính—trục vuông hoặc trục có khía truyền mô-men xoắn từ tay cầm đến thân khóa—chịu ứng suất cắt xoắn tỷ lệ thuận với mô-men xoắn tác dụng và tỷ lệ nghịch với mô-men quán tính cực của mặt cắt ngang. Bản thân cần gạt hoạt động như một dầm консоль, với ứng suất uốn tối đa xảy ra tại bán kính chuyển tiếp nơi cần gạt tiếp xúc với tấm che hoặc tấm đế. Lò xo hồi, có chức năng đưa tay cầm trở lại vị trí nghỉ nằm ngang, chịu nén hoặc xoắn tuần hoàn trong mỗi thao tác. Mỗi chu kỳ ứng suất này góp phần tăng dần vào dữ liệu mỏi tích lũy.Một kỹ thuật tinh xảo giúp phân biệt một tay cầm được chế tạo tốt với một sản phẩm nhái rẻ tiền.
Tiêu chuẩn DIN EN 13126: Tiêu chuẩn 10.000 chu kỳ
Tiêu chuẩn DIN EN 13126 thiết lập một quy trình thử nghiệm nghiêm ngặt để phân tách các vật liệu bền.tay nắm cửa và cửa sổCác thiết kế này được lựa chọn dựa trên tiêu chí những thiết kế có nguy cơ hỏng hóc sớm. Quy trình thử nghiệm lắp đặt tay nắm ở vị trí vận hành dự định và cho nó chịu 10.000 chu kỳ đóng mở hoàn chỉnh dưới các điều kiện tải trọng quy định. Mô-men xoắn tác dụng trong quá trình thử nghiệm thường dao động từ 5 đến 15 newton-mét tùy thuộc vào phân loại tay nắm, mô phỏng lực tác dụng của người dùng, từ những cư dân cẩn thận đến những người sử dụng tòa nhà thương mại thiếu kiên nhẫn. Tay nắm chỉ đạt yêu cầu nếu hoàn thành tất cả 10.000 chu kỳ mà không bị gãy, không bị biến dạng vĩnh viễn vượt quá giới hạn quy định và không bị suy giảm chức năng như độ rơ quá mức, kẹt hoặc hỏng cơ chế trả về. Một thử nghiệm quá tải tĩnh thứ cấp áp dụng mô-men xoắn từ 20 đến 30 newton-mét trong tối thiểu năm giây, xác minh rằng tay nắm có đủ sức chịu đựng để chịu được tải trọng lạm dụng, chẳng hạn như một người dùng tay nắm để giữ thăng bằng hoặc một đứa trẻ bám vào cần gạt. Tay nắm đáp ứng các yêu cầu này chứng tỏ rằng việc lựa chọn vật liệu, xử lý nhiệt và quy trình lắp ráp của chúng về cơ bản là đúng đắn.
Chất lượng vật liệu: Yếu tố khác biệt đầu tiên

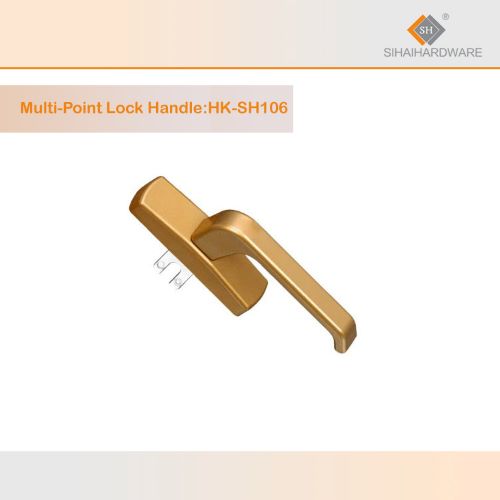

Vật liệu mà từ đó mộttay nắm cửa và cửa sổVề cơ bản, chất liệu sản xuất quyết định liệu tay cầm có đáp ứng được yêu cầu 10.000 chu kỳ hay không. Tay cầm cao cấp thường được đúc khuôn từ hợp kim kẽm như Zamak 3, Zamak 5, hoặc ngày càng phổ biến hơn là hợp kim nhôm cường độ cao, hoặc được gia công từ thanh đồng thau hoặc thép không gỉ nguyên khối. Zamak 5, với hàm lượng đồng khoảng 1%, có độ bền kéo khoảng 328 MPa và độ cứng khoảng 91 Brinell—cao hơn đáng kể so với độ bền kéo 283 MPa và độ cứng 82 Brinell của Zamak 3. Sự khác biệt về tính chất cơ học này ảnh hưởng trực tiếp đến tuổi thọ mỏi tại bán kính chuyển tiếp ứng suất cao nơi cần gạt tiếp xúc với đế. Tay cầm giá rẻ sử dụng hợp kim kẽm cấp thấp hơn với hàm lượng đồng và nhôm giảm, hoặc tệ hơn, phế liệu kẽm được nấu chảy lại với các tạp chất không kiểm soát được như chì, thiếc và cadmium tạo thành các pha liên kim loại giòn tại ranh giới hạt. Dưới tải trọng chu kỳ, các pha giòn này đóng vai trò là điểm khởi phát vết nứt, có thể làm giảm tuổi thọ mỏi từ 50 đến 70% so với tay cầm được sản xuất từ hợp kim chính được chứng nhận. Trục chính đặt ra một thách thức vật liệu thậm chí còn khắt khe hơn. Trục chính bằng thép không gỉ nguyên khối hoặc thép carbon tôi cứng cung cấp khả năng chống mỏi xoắn ổn định. Các trục chính rỗng, thành mỏng được sử dụng trong các tay cầm giá rẻ tập trung ứng suất cắt trong tiết diện nhỏ hơn và thường bị hỏng do uốn xoắn trong vòng vài nghìn chu kỳ.
Các quy trình sản xuất và hậu quả của chúng
Quy trình sản xuất cho mộttay nắm cửa và cửa sổĐiều này để lại dấu ấn vĩnh viễn trên hiệu suất chịu mỏi của sản phẩm. Tay cầm bằng kẽm chất lượng cao được sản xuất bằng phương pháp đúc khuôn buồng nóng với các thông số phun được kiểm soát chính xác—nhiệt độ nóng chảy thường từ 400 đến 430 độ C, áp suất phun từ 15 đến 30 MPa, và tốc độ làm nguội được quản lý cẩn thận để giảm thiểu độ xốp bên trong. Độ xốp là khuyết tật sản xuất chính ảnh hưởng đến độ bền của tay cầm đúc khuôn bằng kẽm. Độ xốp do khí, gây ra bởi không khí bị kẹt hoặc chất bôi trơn bay hơi, và độ xốp do co ngót, gây ra bởi việc cấp kim loại nóng chảy không đủ trong quá trình đông đặc, cả hai đều tạo ra các lỗ rỗng bên trong hoạt động như các điểm tập trung ứng suất. Một tay cầm có độ xốp vượt quá 2 đến 3 phần trăm theo thể tích trong vùng chuyển tiếp quan trọng từ cần gạt đến đế có thể không vượt qua được bài kiểm tra 10.000 chu kỳ với số chu kỳ ít hơn một nửa số chu kỳ cần thiết. Các nhà sản xuất cao cấp giải quyết vấn đề này thông qua phương pháp đúc khuôn hỗ trợ chân không, hệ thống kênh dẫn và cổng được mô phỏng bằng máy tính đảm bảo lấp đầy khoang đồng đều, và kiểm tra mẫu sản phẩm bằng tia X. Các nhà sản xuất giá rẻ sử dụng quy trình không được kiểm định thường sản xuất tay nắm có độ xốp từ 5 đến 10 phần trăm, và những tay nắm này dễ bị hỏng sớm và không thể dự đoán được. Đối với tay nắm bằng đồng thau và thép không gỉ, việc rèn hoặc gia công từ vật liệu rèn tạo ra cấu trúc hạt tinh chế phù hợp với hình dạng cần gạt, loại bỏ các khuyết tật bên trong vốn có trong các sản phẩm đúc.
Cơ chế lò xo hồi phục và tuổi thọ chu kỳ
Lò xo hồi vị là bộ phận ẩn bên trong mộttay nắm cửa và cửa sổĐiều này thường quyết định xem tay cầm có còn cảm giác chính xác sau nhiều năm sử dụng hay không. Có hai loại lò xo chính trên thị trường: lò xo xoắn hoạt động đồng tâm quanh trục chính và lò xo nén hoạt động thông qua cơ cấu cam. Lò xo xoắn, thường được chế tạo từ dây thép đàn hồi hoặc dây thép không gỉ, chịu ứng suất cắt tuần hoàn phải duy trì dưới giới hạn chịu mỏi của vật liệu để đạt yêu cầu 10.000 chu kỳ. Đường kính dây, đường kính vòng xoắn và số vòng xoắn hoạt động của lò xo quyết định cả mô-men xoắn hồi phục và ứng suất đỉnh. Giảm đường kính dây chỉ 0,1 milimét có thể làm giảm tuổi thọ mỏi của lò xo từ 30 đến 40 phần trăm. Các tay cầm giá rẻ thường sử dụng lò xo có kích thước nhỏ hơn mức cần thiết, hoạt động gần hoặc vượt quá giới hạn chảy của chúng, dẫn đến hiện tượng giãn lò xo khiến tay cầm không còn trở lại vị trí nghỉ nằm ngang. Cơ cấu lò xo nén, mặc dù phức tạp hơn trong sản xuất, nhưng lại có khả năng chống mỏi tốt hơn vì lò xo hoạt động dọc theo trục nén được thiết kế của nó. Bất kể loại lò xo nào, lò xo phải được chế tạo từ dây thép lò xo đạt tiêu chuẩn với lớp xử lý bề mặt bảo vệ—mạ kẽm điện phân kèm thụ động hóa cromat đối với thép carbon, hoặc thụ động hóa đối với thép không gỉ—để ngăn ngừa hiện tượng ăn mòn rỗ tạo ra các điểm khởi phát mỏi.
Kết luận: Danh sách kiểm tra đặc tả kỹ thuật
Bài kiểm tra DIN EN 13126 với 10.000 chu kỳ cung cấp một tiêu chí rõ ràng và có thể bảo vệ được để phân biệt các vật liệu bền.tay nắm cửa và cửa sổCác sản phẩm cần được lựa chọn sao cho tránh bị hỏng sớm. Đối với người thiết kế, một số yêu cầu quan trọng cần được nêu rõ trong thông số kỹ thuật phần cứng. Tay nắm phải được sản xuất từ hợp kim chính được chứng nhận—Zamak 5, đồng thau rèn hoặc thép không gỉ 304/316—với chứng chỉ vật liệu có thể truy xuất nguồn gốc đến nhà máy. Trục phải đặc hoặc thành dày với độ dày thành tối thiểu 1,5 mm đối với trục vuông, được sản xuất từ thép carbon tôi cứng hoặc thép không gỉ. Giao diện giữa trục và ổ cắm phải có khe hở tối đa 0,2 mm trong điều kiện lắp ráp thông thường. Lò xo hồi phải được sản xuất từ dây lò xo được chứng nhận với bằng chứng về thử nghiệm độ bền mỏi. Toàn bộ cụm lắp ráp phải được thử nghiệm 10.000 chu kỳ theo tiêu chuẩn DIN EN 13126 bởi một phòng thí nghiệm thử nghiệm độc lập, được công nhận, với các báo cáo thử nghiệm có sẵn để xem xét. Việc đáp ứng các tiêu chí này có thể làm tăng thêm từ 20 đến 30% chi phí đơn vị của tay nắm cửa và cửa sổ. So với chi phí thay thế các tay nắm cửa bị hỏng trên hàng trăm hoặc hàng nghìn căn hộ trong một khu thương mại hoặc chung cư – bao gồm thiết bị tiếp cận, nhân công và sự gián đoạn sinh hoạt của người sử dụng – thì khoản đầu tư cao hơn này lại là một trong những khoản đầu tư hiệu quả nhất về chi phí trong toàn bộ hệ thống phần cứng của tòa nhà. Tay nắm cửa có giá cao hơn một chút hôm nay vẫn sẽ hoạt động êm ái và chính xác trong thời gian dài hơn nhiều so với loại rẻ tiền đã bị vứt bỏ.
