Bài viết số 169 | Sự khác biệt giữa con lăn và thanh dẫn hướng (Chúng hoạt động cùng nhau)
Bài viết số 169 | Sự khác biệt giữa con lăn và thanh dẫn hướng (Chúng hoạt động cùng nhau)
Cửa trượt di chuyển dọc theo ray một cách khá đơn giản, nhưng chuyển động này được thực hiện nhờ hai loại phụ kiện khác nhau. Trọng lượng của cửa được đỡ bởi các con lăn, trong khi vị trí ngang của cửa được điều khiển bởi các thanh dẫn hướng. Hai bộ phận này thường bị nhầm lẫn với nhau, và sự nhầm lẫn này dẫn đến việc chẩn đoán sai vấn đề. Một cánh cửa khó trượt có thể có các con lăn vẫn hoạt động tốt nhưng thanh dẫn hướng lại bị mòn nghiêm trọng. Một cánh cửa bị rung lắc trên ray có thể cần điều chỉnh thanh dẫn hướng chứ không phải thay thế con lăn. Hiểu rõ chức năng của từng bộ phận là bước đầu tiên để bảo trì và lựa chọn đúng sản phẩm.
Con lăn làm gì?

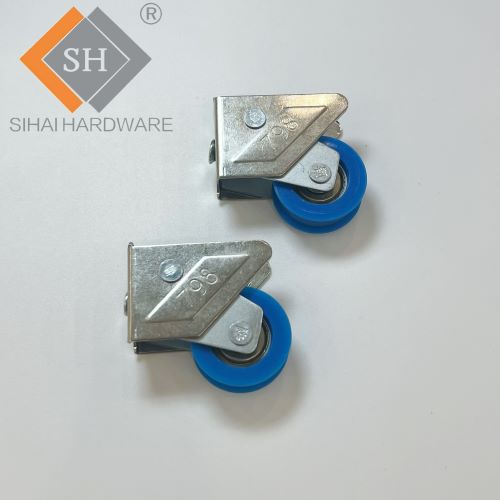

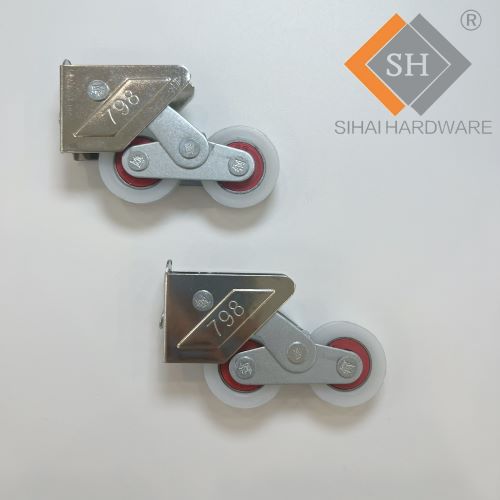

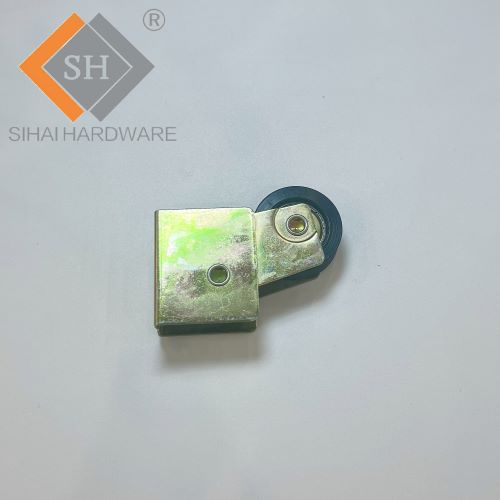

MỘTcon lănChức năng chính của con lăn là chịu được trọng lượng thẳng đứng của tấm cửa trượt. Mỗi kilogram kính, khung và phụ kiện đều tạo lực ép xuống ray thông qua các cụm con lăn. Con lăn chuyển đổi lực ma sát trượt thành lực cản lăn, giảm lực cần thiết để di chuyển cửa khoảng 90 đến 95% so với việc kéo cùng trọng lượng đó trên cùng bề mặt. Con lăn thực hiện điều này bằng cách cung cấp một bánh xe quay duy trì tiếp xúc liên tục với ray trong khi cửa di chuyển. Bánh xe được gắn trên một ổ bi cho phép quay tự do, và ổ bi được đặt trong một cụm gắn vào tấm cửa. Con lăn là một bộ phận chịu tải. Các thông số thiết kế của nó—đường kính bánh xe, chiều rộng rãnh, độ cứng vật liệu, loại ổ bi—đều được quyết định bởi trọng lượng mà nó phải chịu và số chu kỳ mà nó phải trải qua.
Hướng dẫn viên làm những gì?
Bộ phận dẫn hướng thực hiện một chức năng hoàn toàn khác. Nó không chịu trọng lượng của cửa. Nhiệm vụ của nó là kiểm soát vị trí ngang của cánh cửa trong rãnh, ngăn cửa xoay ra khỏi hoặc vào khung. Bộ phận dẫn hướng thường là các khối hoặc bánh xe không chịu tải được gắn ở các góc dưới cùng của cửa hoặc ở cạnh trên, chạy trong một rãnh hoặc dựa vào một thanh ray hạn chế chuyển động sang hai bên. Trong một số hệ thống cửa trượt, bộ phận dẫn hướng cũng ngăn cửa bị nhấc ra khỏi rãnh – một chức năng an ninh và an toàn. Bộ phận dẫn hướng chịu lực ngang khi cửa bị đẩy từ bên cạnh hoặc khi áp lực gió tác động lên mặt cửa, nhưng chúng không được thiết kế để chịu tải trọng thẳng đứng. Một bộ phận dẫn hướng bị buộc phải chịu trọng lượng – bởi vì…con lănNếu cửa bị hỏng hoặc bị xệ xuống, nó sẽ nhanh chóng bị mòn và cuối cùng hỏng hẳn.
Tại sao cả hai đều cần thiết
Một cánh cửa trượt chỉ được đỡ bằng con lăn sẽ không ổn định. Cửa có thể xoay ngang ở cạnh dưới, va vào khung hoặc hoàn toàn trật khỏi ray. Một cánh cửa chỉ được giữ cố định bằng thanh dẫn hướng sẽ gần như không thể di chuyển được, vì toàn bộ trọng lượng của tấm kính sẽ kéo lê trên bề mặt thanh dẫn hướng với ma sát trượt. Sự kết hợp giữa con lăn và thanh dẫn hướng chia vấn đề cơ học của chuyển động cửa thành các thành phần thẳng đứng và nằm ngang, giải quyết từng vấn đề bằng một thành phần được tối ưu hóa cho nhiệm vụ cụ thể đó. Con lăn xử lý tải trọng thẳng đứng bằng lực cản lăn. Thanh dẫn hướng xử lý lực cản ngang bằng ma sát trượt thấp hoặc tiếp xúc lăn thứ cấp. Sự phân công lao động này là điều giúp cho một cánh cửa kính nặng có thể được vận hành bởi một đứa trẻ - mỗi thành phần chỉ làm những gì nó được thiết kế để làm, và không thành phần nào được yêu cầu thực hiện chức năng của thành phần khác.
Xác định bộ phận nào bị lỗi
Khi cửa trượt gặp sự cố, việc xác định xem con lăn hay thanh dẫn hướng bị lỗi sẽ giúp tiết kiệm thời gian và chi phí thay thế. Một cánh cửa nặng nề khi di chuyển, phát ra tiếng ồn khi hoạt động, hoặc có hư hỏng rõ ràng ở bánh xe gần như chắc chắn là do con lăn bị lỗi. Một cánh cửa di chuyển dễ dàng nhưng bị lắc lư, rung lắc hoặc va vào khung cửa khi hoạt động có thể là do thanh dẫn hướng bị lỗi. Một cánh cửa bị tụt xuống và kéo lê trên ray là do con lăn bị lỗi – con lăn đã mất khả năng nâng đỡ cửa ở độ cao chính xác. Một cánh cửa khó giữ đúng vị trí trên ray hoặc bị nghiêng khi vận hành là do thanh dẫn hướng bị lỗi. Một số triệu chứng có thể do cả hai bộ phận gây ra: một cánh cửa bị giật hoặc trật ray có thể do con lăn bị mòn không còn giữ được ray đúng cách, hoặc thanh dẫn hướng bị mòn không còn giữ được vị trí ngang của cửa. Trong những trường hợp này, cần kiểm tra cả hai bộ phận.
Yêu cầu bảo trì
Các con lăn và thanh dẫn hướng có nhu cầu bảo trì khác nhau vì chúng chịu các loại mài mòn khác nhau.con lănCon lăn bị mòn chủ yếu do mỏi tiếp xúc lăn và suy giảm chất lượng ổ bi. Bề mặt bánh xe dần mất vật liệu, ổ bi tích tụ các hạt mài mòn và chất bôi trơn bị phân hủy. Bảo dưỡng con lăn bao gồm làm sạch rãnh để loại bỏ các mảnh vụn làm tăng tốc độ mài mòn bánh xe, bôi trơn ổ bi nếu chúng còn sử dụng được và thay thế các cụm con lăn khi độ mài mòn vượt quá giới hạn cho phép. Ray dẫn hướng bị mòn chủ yếu do ma sát trượt trên bề mặt tiếp xúc. Các khối dẫn hướng bằng nylon hoặc polymer bị mài mòn chậm, tạo thành các điểm phẳng hoặc rãnh. Bảo dưỡng ray dẫn hướng bao gồm làm sạch các rãnh dẫn hướng, kiểm tra các ốc vít bị lỏng và thay thế các khối dẫn hướng khi chúng bị mòn rõ rệt. Ray dẫn hướng có thể điều chỉnh cần được kiểm tra khe hở chính xác — quá chặt sẽ tạo ra ma sát không cần thiết; quá lỏng sẽ khiến cửa bị rung lắc.
Sự tương tác giữa con lăn và thanh dẫn hướng
Hiệu suất của con lăn và thanh dẫn hướng phụ thuộc lẫn nhau. Một bộ phận bị mòn sẽ bị hỏng.con lănNếu cửa bị xệ, thanh dẫn hướng sẽ phải chịu một phần trọng lượng của cửa – một tải trọng mà nó không được thiết kế để chịu đựng. Thanh dẫn hướng bị quá tải sẽ nhanh chóng bị mòn, và cửa sẽ đồng thời gặp cả vấn đề với con lăn và thanh dẫn hướng. Ngược lại, thanh dẫn hướng bị lệch khiến cửa bị dồn về một phía của ray sẽ làm tăng tải trọng ngang lên ổ bi con lăn, làm tăng tốc độ mòn ổ bi và có thể khiến con lăn di chuyển không đều. Sự phụ thuộc lẫn nhau này có nghĩa là cả hai bộ phận cần được kiểm tra và bảo dưỡng cùng nhau. Chỉ thay thế con lăn trên cửa có thanh dẫn hướng bị mòn có thể mang lại sự cải thiện tạm thời, nhưng thanh dẫn hướng bị mòn sẽ ảnh hưởng đến hiệu suất và tuổi thọ của con lăn mới. Dịch vụ bảo dưỡng cửa trượt toàn diện bao gồm đánh giá, làm sạch, bôi trơn và nếu cần thiết thì thay thế cả con lăn và thanh dẫn hướng.
Phần kết luận
Con lăn và thanh dẫn hướng không phải là hai giải pháp thay thế cho cùng một vấn đề. Chúng là các bộ phận bổ sung cho nhau, giải quyết các khía cạnh khác nhau của thách thức cơ học của cửa trượt. Con lăn chịu trọng lượng, còn thanh dẫn hướng điều khiển vị trí. Nhầm lẫn giữa hai bộ phận này dẫn đến chẩn đoán sai và lãng phí công sức sửa chữa. Một cánh cửa nặng khi di chuyển cần chú ý đến con lăn. Một cánh cửa bị rung lắc cần chú ý đến thanh dẫn hướng. Một cánh cửa được bảo trì đúng cách sẽ có cả hai bộ phận hoạt động trong phạm vi thiết kế của chúng, phân chia tải trọng giữa chúng một cách cơ học hiệu quả, giúp cho một cánh cửa kính nặng vẫn có cảm giác nhẹ nhàng. Con lăn và thanh dẫn hướng hoạt động cùng nhau, và hiểu được sự khác biệt giữa chúng là nền tảng của việc bảo trì cửa trượt hiệu quả.
