BÀI VIẾT SỐ 150 | Một khung cửa sổ tốt cần bao nhiêu đinh tán? Đếm số điểm chắc chắn
BÀI VIẾT SỐ 150 | Một khung cửa sổ tốt cần bao nhiêu đinh tán? Đếm số điểm chắc chắn

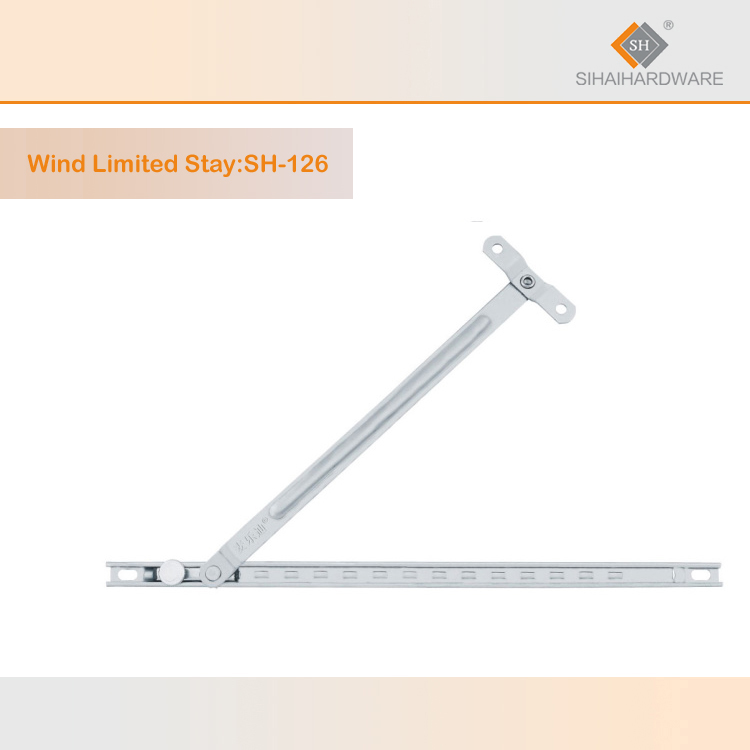

Các đinh tán trong mộtthanh giữ ma sát cửa sổNhững chiếc đinh tán rất dễ bị bỏ qua. Chúng nhỏ, không trang trí và trông khá giống nhau cho dù chúng đang giữ chặt một bộ phận bằng thép không gỉ cao cấp hay một sản phẩm nhái rẻ tiền. Tuy nhiên, số lượng đinh tán, vị trí của chúng và chất lượng vật liệu nói lên một câu chuyện kỹ thuật chi tiết về cách mà thanh giằng được thiết kế để hoạt động và tuổi thọ dự kiến của nó. Việc đếm đinh tán không có nghĩa là càng nhiều càng tốt, mà việc hiểu lý do tại sao mỗi chiếc đinh tán tồn tại sẽ cho thấy điều gì phân biệt một thanh giằng bền chắc với một thanh giằng sẽ bị lỏng và hỏng chỉ sau vài mùa sử dụng.
Điểm mấu chốt chính: Nơi mọi thứ bắt đầu
Mọithanh giữ ma sát cửa sổÍt nhất một đinh tán quan trọng hơn tất cả các đinh tán khác cộng lại: đó là trục xoay chính nối tay đòn chính với đế trượt. Đinh tán này truyền toàn bộ lực giữ từ miếng đệm ma sát đến khung cửa, và nó thực hiện điều này trong khi xoay một cung lên đến 90 độ với mỗi chu kỳ đóng mở cửa sổ. Tải trọng trên đinh tán này không phải là tĩnh. Khi cửa sổ mở và đóng, hướng lực đảo ngược, và thân đinh tán chịu tải trọng cắt tuần hoàn có thể gây ra các vết nứt do mỏi nếu vật liệu hoặc việc lắp đặt không đạt tiêu chuẩn. Một thanh chống chất lượng sử dụng đinh tán thép không gỉ đặc tại vị trí này, được đặt đúng cách để lấp đầy hoàn toàn lỗ và tạo ra lực kẹp dư ngăn các lớp được nối bị lỏng. Các thanh chống giá rẻ thường thay thế bằng đinh tán rỗng hoặc ốc vít nhỏ hơn kích thước tiêu chuẩn, để lại khe hở trong lỗ. Khe hở đó sẽ trở thành độ rơ trong vòng vài nghìn chu kỳ, và độ rơ này làm tăng tốc độ mài mòn trên miếng đệm ma sát, ray dẫn hướng và chính đinh tán.
Hệ thống neo ray: Giữ vững toàn bộ hệ thống.
Đường đi của mộtthanh giữ ma sát cửa sổThanh chống được cố định vào khung cửa sổ bằng vít chứ không phải đinh tán, nhưng cấu trúc bên trong của thanh ray thường dựa vào các mối nối đinh tán. Các chốt chặn ở hai đầu ngăn không cho má trượt chạy ra khỏi ray thường được tán đinh cố định. Các chốt chặn này hấp thụ lực tác động của má trượt ở cả hai đầu hành trình – mỗi khi cửa sổ được mở hoàn toàn hoặc đóng hoàn toàn. Thanh chống không có chốt chặn ở hai đầu được tán đinh, hoặc các chốt chặn được tạo ra đơn giản bằng cách uốn mép thanh ray, thiếu độ bền cấu trúc để chịu được nhiều năm tác động này. Các thiết kế chất lượng cao sẽ tán đinh một khối chặn bằng thép tôi cứng ở mỗi đầu của thanh ray. Các đinh tán cố định các khối này chịu tải trọng cắt mỗi khi má trượt chạm vào chốt chặn, và chúng phải chống lại sự lỏng lẻo do rung động. Hai đinh tán cho mỗi khối chặn, thay vì một, ngăn khối này xoay dưới tác động và phân bổ tải trọng lên một chốt duy nhất.
Khung cửa sổ: Nơi hình học trở nên phức tạp
Giá đỡ khung cửa sổ của mộtthanh giữ ma sát cửa sổBộ phận này kết nối cụm tay đòn với khung cửa sổ di động. Thông thường, bộ phận này cần nhiều đinh tán vì nó hoạt động tại điểm phức tạp nhất về mặt hình học trong toàn bộ cơ cấu liên kết. Bộ phận này phải truyền lực giữa tay đòn chính, bất kỳ tay đòn ổn định phụ nào và chính khung cửa sổ, đồng thời duy trì sự thẳng hàng góc chính xác. Một bộ phận khung cửa sổ chỉ có hai đinh tán sẽ có một đường buộc duy nhất, tạo ra một đường bản lề mà xung quanh đó bộ phận này có thể uốn cong. Dưới tải trọng lặp đi lặp lại, sự uốn cong này làm lỏng các đinh tán. Việc thêm một đinh tán thứ ba, lệch khỏi đường của hai đinh tán đầu tiên, tạo ra một kiểu buộc hình tam giác giúp chống xoay và phân bổ lực cắt đồng đều hơn. Các bộ phận giữ cao cấp thường sử dụng ba hoặc bốn đinh tán trên bộ phận khung cửa sổ, được bố trí để tạo ra các hình tam giác chồng lên nhau, khóa chặt hình học của bộ phận khung cửa sổ tại chỗ.
Bộ phận dự phòng: Sự dư thừa cần thiết

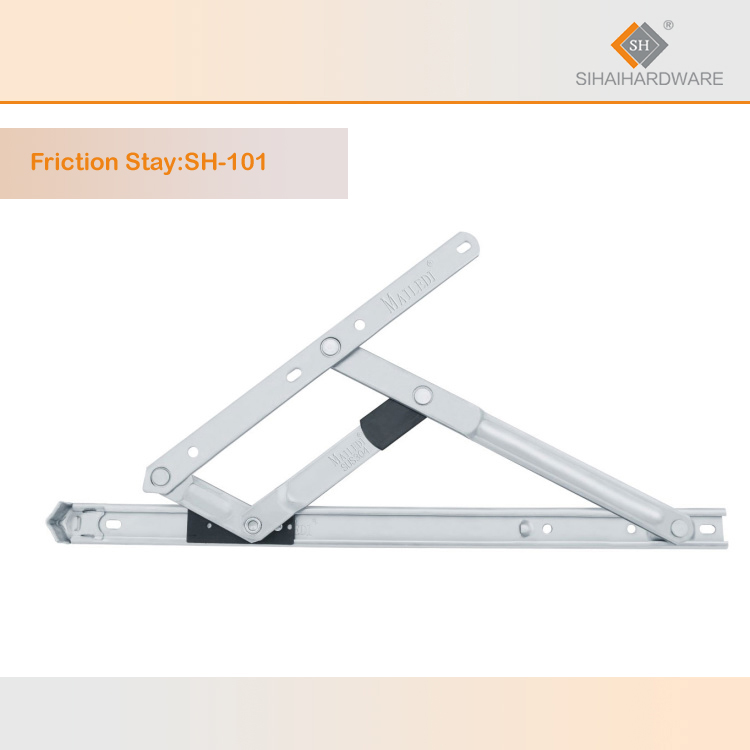

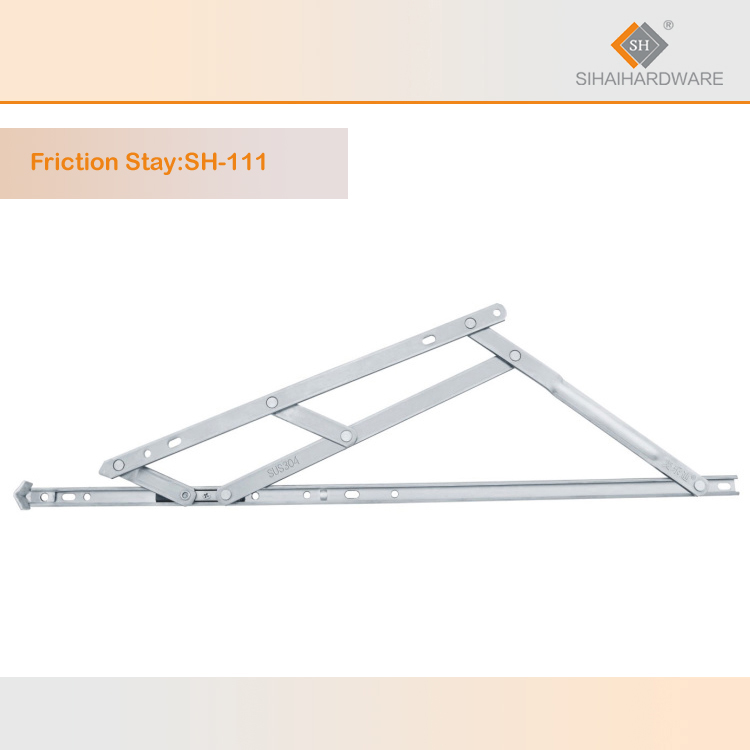

Nhiềuthanh giữ ma sát cửa sổCác thiết kế này tích hợp thêm một tay đòn ổn định phụ chạy song song với tay đòn nối chính. Tay đòn phụ này cần có bộ đinh tán riêng, cả ở giá đỡ cánh cửa và ở đế trượt. Sự hiện diện của các đinh tán bổ sung này là một dấu hiệu mạnh mẽ cho thấy chất lượng thiết kế. Một thanh giằng một tay đòn hoàn toàn dựa vào một đinh tán ở mỗi đầu để duy trì góc cánh cửa. Nếu một trong hai đinh tán bị lỏng, cánh cửa có thể bị nghiêng và kẹt. Thanh giằng hai tay đòn phân bổ chức năng ổn định trên hai đường tải song song. Nếu một đinh tán bắt đầu bị lỏng, tay đòn thứ hai sẽ duy trì sự thẳng hàng đủ lâu để phát hiện ra vấn đề trong quá trình bảo trì định kỳ. Các đinh tán của tay đòn phụ thường nhỏ hơn đinh tán trục chính, nhưng số lượng và vị trí của chúng đều được tính toán kỹ lưỡng. Bốn đinh tán bổ sung—hai ở giá đỡ cánh cửa và hai ở đế—đại diện cho sự gia tăng đáng kể chi phí sản xuất so với thiết kế một tay đòn, đó là lý do tại sao chúng chỉ xuất hiện trên các thanh giằng được thiết kế để có tuổi thọ sử dụng lâu dài.
Vật liệu đinh tán và chất lượng lắp đặt
Số lượng đinh tán trong mộtthanh giữ ma sát cửa sổChất lượng của đinh tán sẽ không có nhiều ý nghĩa nếu bản thân chúng được làm kém chất lượng hoặc được đóng không đúng cách. Các thanh giằng chất lượng cao sử dụng đinh tán bằng thép không gỉ Austenit, loại 304 hoặc 316, có khả năng chống ăn mòn tương đương với các bộ phận xung quanh. Quá trình đóng đinh tán phải tạo ra sự lấp đầy chặt chẽ lỗ và một lượng biến dạng đuôi được kiểm soát để tạo ra lực kẹp theo thiết kế. Đinh tán đóng chưa đủ sẽ để lại một khoảng trống giữa các lớp được nối, cho phép chuyển động tương đối và mài mòn do ma sát. Đinh tán đóng quá mức sẽ làm nứt đuôi hoặc làm biến dạng kim loại xung quanh, tạo ra các điểm tập trung ứng suất trở thành điểm khởi phát mỏi. Một đinh tán được đóng đúng cách sẽ có đuôi hình vòm đối xứng, không có vết nứt xuyên tâm, và các lớp được nối tiếp xúc hoàn toàn xung quanh chu vi đinh tán. Những chỉ số chất lượng này có thể nhìn thấy khi kiểm tra kỹ lưỡng và cung cấp một hướng dẫn đáng tin cậy về các tiêu chuẩn sản xuất được áp dụng cho toàn bộ cụm thanh giằng.
Đếm đinh tán vào một kỳ nghỉ chất lượng
Một sản phẩm được thiết kế tốtthanh giữ ma sát cửa sổThanh chống cửa sổ tiêu chuẩn dành cho cửa sổ nhà ở thường có từ tám đến mười hai đinh tán. Trục xoay chính ở phần đế chiếm một đinh tán. Giá đỡ cánh cửa có ba hoặc bốn đinh tán, tùy thuộc vào cấu hình tay đòn. Tay đòn phụ có thêm bốn đinh tán nữa. Các điểm dừng cuối ray chiếm từ hai đến bốn đinh tán, tùy thuộc vào việc mỗi điểm dừng sử dụng một hay hai đinh tán. Thanh chống có tổng cộng ít hơn sáu đinh tán có thể là thiết kế một tay đòn với số lượng điểm dừng cuối tối thiểu, phù hợp cho các ứng dụng nhẹ, chu kỳ hoạt động thấp nhưng không phù hợp với cửa sổ dự kiến hoạt động hàng ngày trong nhiều thập kỷ. Thanh chống có mười hai đinh tán trở lên được bố trí hợp lý phản ánh một triết lý thiết kế đã xác định mọi điểm chuyển động tương đối trong cụm lắp ráp và hạn chế nó bằng một bộ phận cố định chuyên dụng, được chỉ định đúng cách.
Khi đinh tán báo hiệu sự cố
Việc thiếu đinh tán là một dấu hiệu cảnh báo rõ ràng, nhưng những vấn đề nhỏ hơn về đinh tán cũng cho thấy rõ điều gì đó.thanh giữ ma sát cửa sổDấu hiệu rỉ sét quanh đầu đinh tán cho thấy sự ăn mòn khe hở đang phát triển trong mối nối. Bản thân đinh tán có thể được làm bằng thép không gỉ chất lượng thấp hơn so với các thanh đỡ và thanh ray, tạo ra một cặp điện hóa làm tăng tốc độ ăn mòn. Một đinh tán nhô lên khỏi bề mặt xung quanh, thay vì nằm phẳng, cho thấy việc lắp đặt kém trong quá trình sản xuất. Một đinh tán có thể xoay được bằng cách kẹp phần đuôi bằng kìm cho thấy nó đã mất lực kẹp và không còn thực hiện chức năng kết cấu của nó. Bất kỳ điều kiện nào trong số này đều cần phải thay thế toàn bộ thanh đỡ, vì sự hỏng hóc của đinh tán hiếm khi chỉ xảy ra riêng lẻ. Những sai sót trong quá trình sản xuất dẫn đến một đinh tán bị lỗi rất có thể đã ảnh hưởng đến mọi đinh tán trong cụm lắp ráp.
Giá của một chiếc đinh tán
Quyết định thêm một chiếc đinh tán nữa vào mộtthanh giữ ma sát cửa sổViệc thiết kế không hề đơn giản đối với nhà sản xuất. Mỗi đinh tán bổ sung đều yêu cầu phải đục lỗ, đưa đinh tán vào và cố định, cùng với khâu kiểm tra chất lượng để xác minh việc lắp đặt chính xác. Với khối lượng sản xuất hàng trăm nghìn sản phẩm, những chi phí này sẽ tích lũy dần. Do đó, sự hiện diện của những đinh tán bổ sung trên thanh giằng là một tín hiệu đáng tin cậy về mức độ ưu tiên trong kỹ thuật. Nhà sản xuất đã chọn chi tiền cho những chi tiết lắp ghép mà hầu hết khách hàng sẽ không bao giờ đếm hoặc để ý đến, bởi vì đội ngũ kỹ thuật hiểu rằng những đinh tán ẩn đó quyết định liệu thanh giằng có giữ được độ cứng vững qua nhiều năm chịu tải trọng chu kỳ hay không. Đối với người thiết kế hoặc chủ sở hữu công trình, việc đếm đinh tán cung cấp một phương pháp trực quan đơn giản để đánh giá chất lượng phần cứng trước khi lắp đặt, mà không cần dựa vào uy tín thương hiệu hoặc các tuyên bố tiếp thị.
Phần kết luận
Các đinh tán trong mộtthanh giữ ma sát cửa sổCác đinh tán là bản đồ thể hiện ý định của nhà thiết kế. Một thanh chống có số lượng đinh tán tối thiểu được thiết kế để đáp ứng mức giá nhất định. Một thanh chống có đinh tán ở mọi điểm truyền tải trọng và ràng buộc hình học được thiết kế để bền hơn cả cửa sổ mà nó phục vụ. Việc đếm chúng chỉ mất vài giây. Một thanh chống nhà ở chất lượng sẽ có từ tám đến mười hai đinh tán, mỗi đinh tán được gắn phẳng và không có dấu hiệu bị ăn mòn hoặc dịch chuyển. Ít hơn sáu đinh tán, hoặc các đinh tán trông không đồng nhất về kích thước hoặc độ hoàn thiện, cho thấy một bộ phận sẽ bị lỏng và xuống cấp sớm. Các đinh tán nói lên sự thật về thanh chống vì chúng quá nhỏ và quá nhiều để các bộ phận tiếp thị có thể nhấn mạnh. Chúng có ở đó dành cho các kỹ sư và cho bất kỳ ai biết cách quan sát.
