BÀI VIẾT SỐ 129 | Thanh giằng góc: Cơ học kết cấu, tối ưu hóa đường truyền tải và phòng ngừa hư hỏng
BÀI VIẾT SỐ 129 | Thanh giằng góc: Cơ học kết cấu, tối ưu hóa đường truyền tải và phòng ngừa hư hỏng

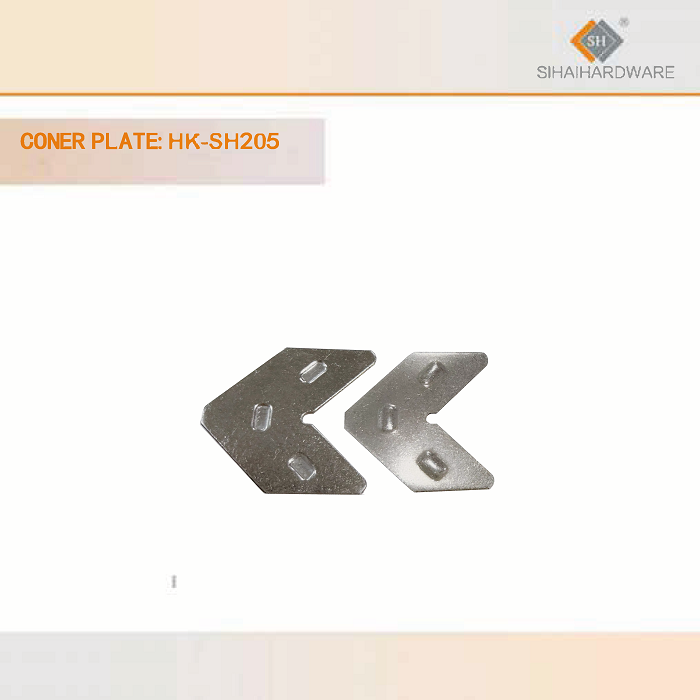

Cái Thanh giằng góc Thanh giằng góc là một trong những bộ phận quan trọng nhất về mặt cấu trúc nhưng thường bị bỏ qua trong các hệ thống kết cấu kiến trúc. Cho dù được sử dụng trong kết cấu khung gỗ, chế tạo cửa sổ nhôm hay hệ thống khung thép, thanh giằng góc thực hiện một chức năng tưởng chừng đơn giản: nó gia cố mối nối vuông góc chống lại sự biến dạng do lực cắt và lực xoắn. Bên dưới mục đích đơn giản này là sự tương tác phức tạp giữa cơ học kết cấu, khoa học vật liệu và thiết kế mối nối. Một thanh giằng góc được thiết kế đúng cách sẽ biến một mối nối chốt yếu thành một mối nối chịu lực momen cứng vững. Một thanh giằng góc không đạt tiêu chuẩn chỉ có giá trị trang trí, khiến mối nối dễ bị biến dạng dần dần và cuối cùng dẫn đến hư hỏng cấu trúc. Hiểu được các nguyên tắc chi phối hiệu suất của thanh giằng góc là điều cần thiết đối với các kỹ sư và nhà sản xuất cam kết tạo ra các cấu kiện bền vững.
Nguyên lý tam giác
Nguyên tắc cơ bản đằng sau mọi thứ Giá đỡ gócVà Đó là phép tam giác hóa—tính chất hình học làm cho tam giác trở thành đa giác ổn định duy nhất. Một khớp vuông với một chốt duy nhất tạo thành một liên kết khớp xoay tự do dưới tải trọng, hầu như không có khả năng chống lại sự biến dạng. Việc sử dụng thanh giằng góc tạo ra một đường dẫn tải trọng hình tam giác, biến cơ chế không ổn định này thành một hệ thống kết cấu ổn định. Cạnh huyền chịu lực nén hoặc lực kéo chống lại sự xoay của khớp. Chiều dài, góc và tiết diện của thanh giằng quyết định hiệu quả. Hướng 45 độ cung cấp độ cứng cân bằng trên cả hai trục, mặc dù các ứng dụng cụ thể có thể yêu cầu điều chỉnh góc cho các hướng tải trọng chủ đạo. Mômen quán tính thứ hai của thanh giằng phải chống lại sự uốn cong dưới tác dụng của lực nén—một yếu tố ngày càng trở nên quan trọng khi chiều dài tăng lên so với tiết diện. Trong các ứng dụng cửa sổ, nơi thanh giằng phải nằm gọn trong các rãnh biên dạng hẹp, các ràng buộc hình học thường yêu cầu vật liệu có độ bền cao hơn.
Lựa chọn vật liệu
Vật liệu của một Thanh giằng góc Về cơ bản, độ bền và khả năng chịu lực được quyết định bởi các yếu tố này. Thanh giằng góc bằng thép có tỷ lệ độ bền trên thể tích cao, với giới hạn chảy từ 250 MPa đối với thép thường đến hơn 600 MPa đối với các loại thép hợp kim. Thép không gỉ – loại 304 dùng cho ngoại thất thông thường, loại 316 dùng cho môi trường biển – có khả năng chống ăn mòn mà không cần lớp phủ bảo vệ. Trong sản xuất cửa sổ nhôm, thanh giằng góc thường được đùn từ hợp kim 6063-T5 hoặc 6061-T6, mang lại khả năng tương thích điện hóa với khung nhôm. Mô đun đàn hồi ảnh hưởng trực tiếp đến độ cứng của mối nối; mô đun đàn hồi của nhôm là 69 GPa so với 200 GPa của thép, điều này có nghĩa là thanh giằng nhôm cần tiết diện lớn hơn tương ứng. Trong trường hợp cần cả độ cứng cao và hình dạng nhỏ gọn, thanh giằng thép không gỉ ngày càng được sử dụng nhiều hơn mặc dù chi phí cao hơn.
Đường dẫn tải và giải quyết lực
Cái Thanh giằng góc Thanh giằng góc truyền lực thông qua một đường tải được xác định chính xác. Dưới tác động của tải trọng ngang—áp lực gió, gia tốc địa chấn hoặc va đập—một mômen xoắn phát sinh tại khớp góc. Thanh giằng góc chống lại điều này thông qua một cặp lực dọc trục với các bu lông, tạo ra lực căng ở một cạnh và lực nén ở cạnh đối diện. Độ lớn của ứng suất phụ thuộc vào hình dạng của thanh giằng, mômen tác dụng và cánh tay đòn từ chiều rộng của thanh giằng. Mối nối này là mắt xích quan trọng nhất. Các bu lông phải truyền lực của thanh giằng vào vật liệu nền trong khi chống lại mômen lệch tâm phát sinh khi đường lực của thanh giằng không đi qua trọng tâm của nhóm bu lông. Các nhóm chịu tải lệch tâm chịu lực cắt và lực căng kết hợp, với các bu lông bên ngoài chịu tải trọng cao hơn không cân xứng—một hiện tượng đòi hỏi phải tính toán rõ ràng để ngăn ngừa sự hư hỏng liên tiếp bắt đầu từ vị trí chịu tải nặng nhất.
Kỹ thuật lắp ghép
Hiệu quả kết nối quyết định tổng thể. Thanh giằng góc Hiệu suất. Trong kết cấu gỗ, vít kết cấu với hình dạng ren độc quyền đã thay thế các loại ốc vít truyền thống nhờ khả năng chống rút vượt trội. Mô hình giới hạn đàn hồi châu Âu, được quy định trong Eurocode 5, cung cấp khả năng dự đoán công suất một cách có hệ thống cho các mối nối kiểu chốt, có tính đến cường độ uốn, độ sâu chôn và ảnh hưởng của việc rút ren. Đối với các mối nối thép, bu lông cường độ cao được siết chặt tạo ra các mối nối chịu lực trượt, duy trì độ cứng dưới tải trọng chu kỳ, trong khi các mối hàn góc được thiết kế đúng cách cung cấp các đường dẫn tải liên tục. Trong khung nhôm, vít tự ren với lớp phủ chống ăn mòn cung cấp khả năng neo giữ mà không cần bắt bu lông xuyên suốt, điều này sẽ làm ảnh hưởng đến khả năng cách nhiệt. Số lượng ốc vít phải phát huy hết khả năng chịu lực của thanh giằng; một thanh giằng có khả năng chịu tải trọng trục 10 kilonewton sẽ không hiệu quả nếu các ốc vít của nó chỉ truyền được 4 kilonewton.
Phân tích uốn cong
Đối với tải nén Thanh giằng góc Đối với các phần tử chịu lực, hiện tượng uốn cong (buckling) thể hiện trạng thái giới hạn chi phối. Một thanh giằng mảnh có thể bị hỏng do uốn cong trước khi vật liệu đạt đến giới hạn chảy. Tải trọng uốn cong Euler—tỷ lệ nghịch với bình phương chiều dài hiệu dụng, tỷ lệ thuận với độ cứng uốn—cung cấp khung lý thuyết. Các thanh giằng thực tế thường lệch khỏi điều kiện lý tưởng do tải trọng lệch tâm, các khuyết điểm ban đầu và ứng suất dư. Các tiêu chuẩn thiết kế giải quyết vấn đề này thông qua các đường cong cột liên hệ tỷ lệ độ mảnh với các hệ số giảm uốn cong. Đối với các thanh giằng khung cửa sổ bằng thép, tỷ lệ độ mảnh dưới 80 thường được yêu cầu để đạt được cường độ chảy tối đa. Trong trường hợp các ràng buộc yêu cầu các tiết diện mảnh, các nhà thiết kế có thể chỉ định vật liệu có cường độ cao hơn hoặc đưa ra các ràng buộc ngang trung gian để giảm chiều dài hiệu dụng.
